Diagramas de Venn

Un diagrama de Venn (también conocido como diagrama de Venn-Euler) es una representación esquemática que permite ilustrar gráficamente conjuntos, sus elementos y las relaciones lógicas existentes entre ellos.

Esta herramienta visual utiliza curvas cerradas en el plano, habitualmente círculos o elipses, para agrupar elementos de un conjunto. De esta manera, las operaciones abstractas de pertenencia e interacción entre colecciones adquieren una interpretación geométrica.

En la estructura básica de cualquier esquema, se emplea una región rectangular exterior que delimita al conjunto universal, denotado tradicionalmente con la letra mayúscula U. Todo elemento que pertenezca al contexto de estudio queda contenido dentro de este contorno de referencia.

En el interior de dicho rectángulo se trazan las figuras circulares que representan a cada conjunto particular. Los puntos o elementos ubicados estrictamente dentro de una curva forman parte de dicha colección, mientras que aquellos situados por fuera de ella pero dentro del rectángulo corresponden al resto del universo analizado.

El propósito fundamental de los diagramas de Venn consiste en simplificar el análisis de operaciones booleanas y relaciones algebraicas. Al transformar proposiciones de pertenencia en áreas visuales, facilitan la comprensión de intersecciones, uniones y complementos sin necesidad de recurrir de forma exclusiva a demostraciones formales.

Conviene realizar una precisión teórica sobre la denominación de estos esquemas. Desde un punto de vista histórico y matemático riguroso, los diagramas desarrollados por John Venn exigen representar absolutamente todas las regiones teóricamente posibles entre los conjuntos considerados, sombreando o marcando aquellas regiones que resulten ser vacías.

Por el contrario, los diagramas propuestos previamente por Leonhard Euler únicamente dibujan las regiones que contienen elementos reales, omitiendo cualquier solapamiento si dos colecciones carecen de intersección. Pese a esta distinción conceptual, en la práctica y la bibliografía estándar es común utilizar el término diagrama de Venn o de Venn-Euler para describir cualquier gráfica plana basada en regiones cerradas.

Cómo hacer un diagrama de Venn

El procedimiento general para representar cualquier colección de datos se resume en los siguientes pasos:

1. Delimitar el conjunto universal trazando un rectángulo de referencia que contenga todos los elementos del problema, se representa generalmente con la letra U.
2. Analizar las relaciones lógicas entre las colecciones para determinar si comparten elementos, si son totalmente ajenas o si una está contenida dentro de la otra.
3. Dibujar las curvas cerradas (círculos o elipses) según corresponda: solapadas, separadas o anidadas, escribiendo los nombres de los conjuntos de ser necesario.
4. Distribuir los elementos completando el gráfico de adentro hacia afuera, ubicando primero las intersecciones comunes, luego las regiones exclusivas y, por último, los elementos que pertenecen únicamente al universo exterior.

A partir de este método, la disposición de las figuras en el plano da lugar a distintos tipos de diagramas de Venn según el vínculo existente entre los conjuntos analizados. Los veremos a continuación.

Conjuntos con intersección

Cuando dos conjuntos comparten al menos un elemento pero ninguno incluye completamente al otro, decimos que son conjuntos no disjuntos o secantes. En el plano, sus contornos deben dibujarse parcialmente superpuestos. Esta zona de solapamiento central aloja exclusivamente a los elementos comunes, mientras que las lunas laterales contienen aquellos elementos que pertenecen a un solo conjunto.

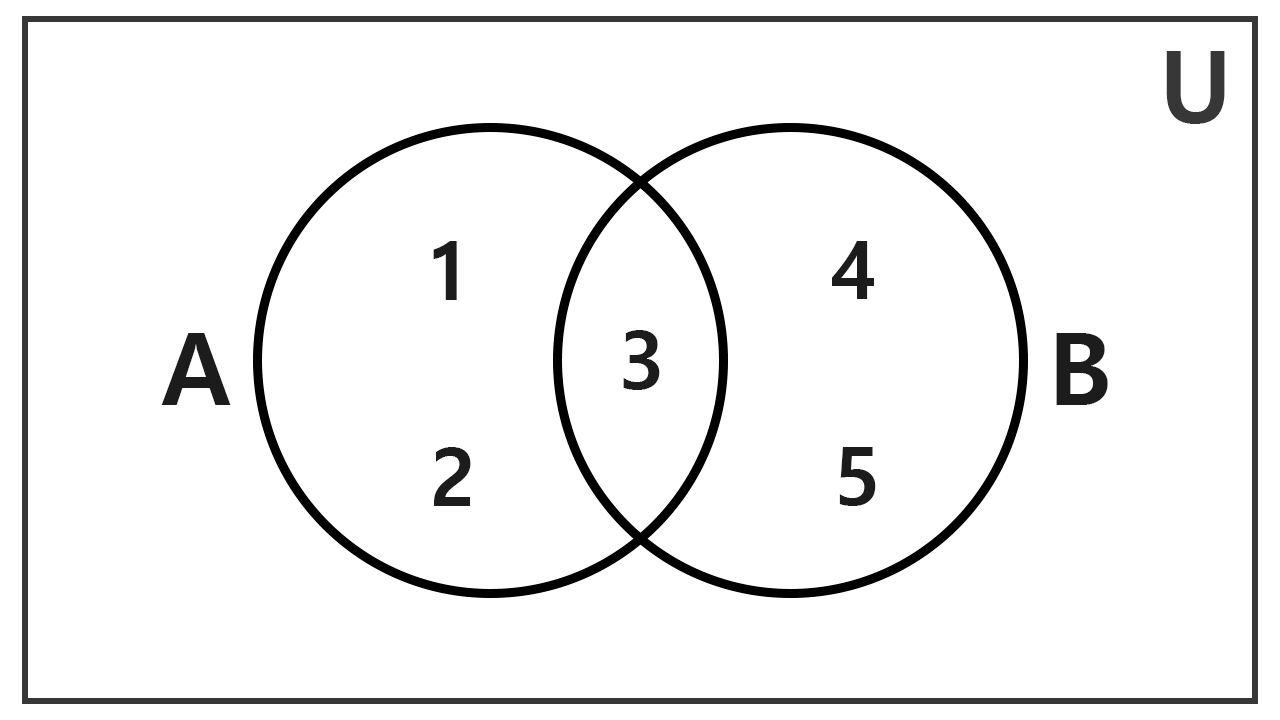

Analicemos un primer caso con las colecciones A = {1, 2, 3} y B = {3, 4, 5}. Al inspeccionar ambos grupos, detectamos que comparten el número 3, verificándose que A ∩ B = {3}. Siguiendo la regla de llenado, colocamos primero el 3 en la región compartida central. Luego, situamos 1 y 2 en la región exclusiva de A, y los valores 4 y 5 únicamente dentro del contorno de B.

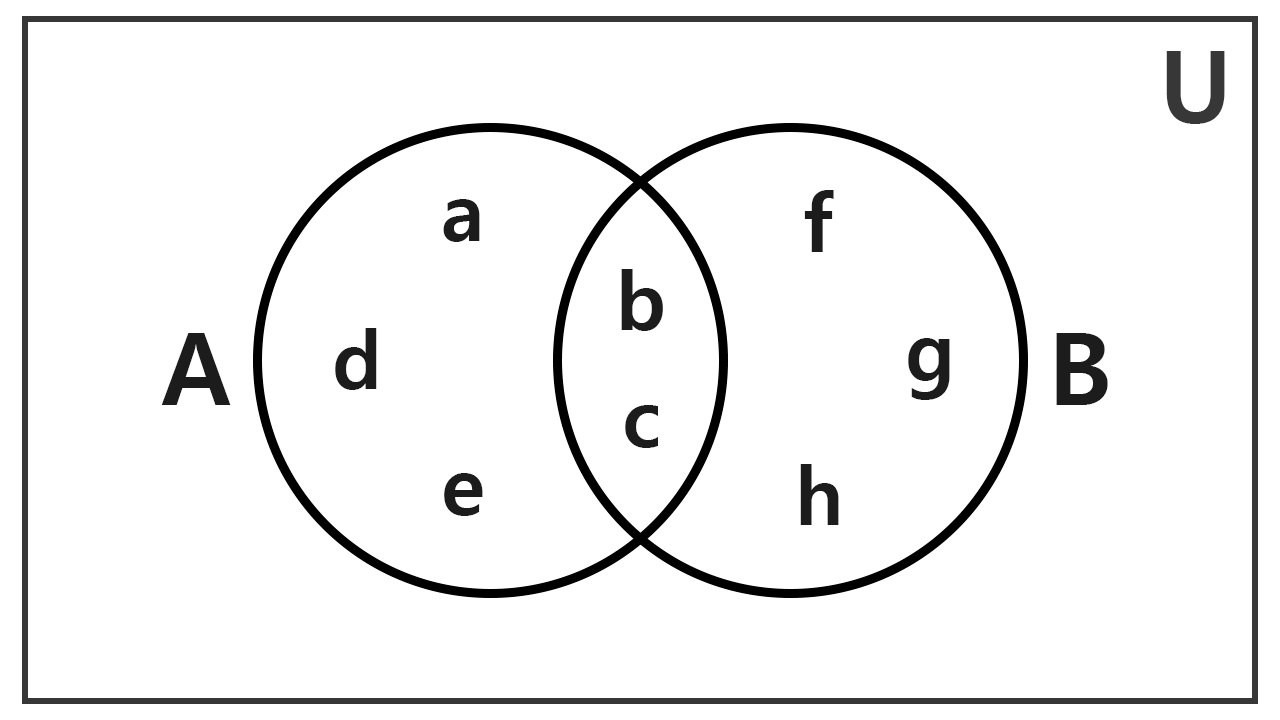

Veamos una situación similar con una mayor cantidad de elementos considerando A = {a, b, c, d, e} y B = {b, c, f, g, h}. En esta oportunidad, observamos que las letras b y c coinciden en ambas colecciones.

Ubicamos la pareja {b, c} en la intersección central. Posteriormente, asignamos las letras a, d y e a la sección exclusiva de A, mientras que distribuimos f, g y h en la zona propia de B.

Conjuntos disjuntos

Si dos colecciones no poseen ningún elemento en común, se denominan conjuntos disjuntos. En términos algebraicos, su relación se expresa como A ∩ B = Ø. Dado que no existe ningún valor compartido, las curvas deben dibujarse completamente separadas dentro del rectángulo universal, sin ningún tipo de contacto ni solapamiento.

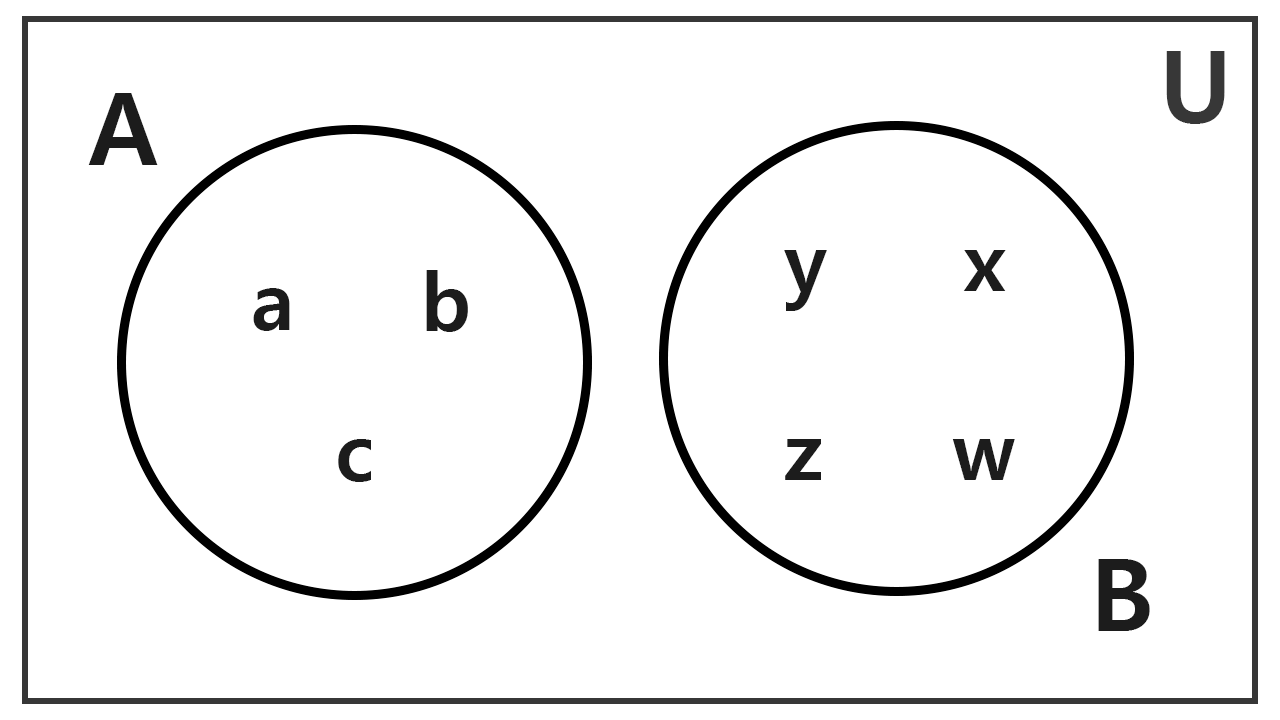

Tomemos como ejemplo los conjuntos A = {a, b, c} y B = {w, x, y, z}. Dado que ninguna letra se repite entre ambos grupos, no existe región central común. Por lo tanto, graficamos dos círculos aislados: escribimos a, b y c dentro de la figura de A, y colocamos w, x, y y z en el interior del contorno de B.

Inclusión de conjuntos

Hablamos de inclusión cuando todos los elementos de un conjunto pertenecen simultáneamente a otro conjunto. Esta relación de subconjunto se denota formalmente como A ⊆ B.

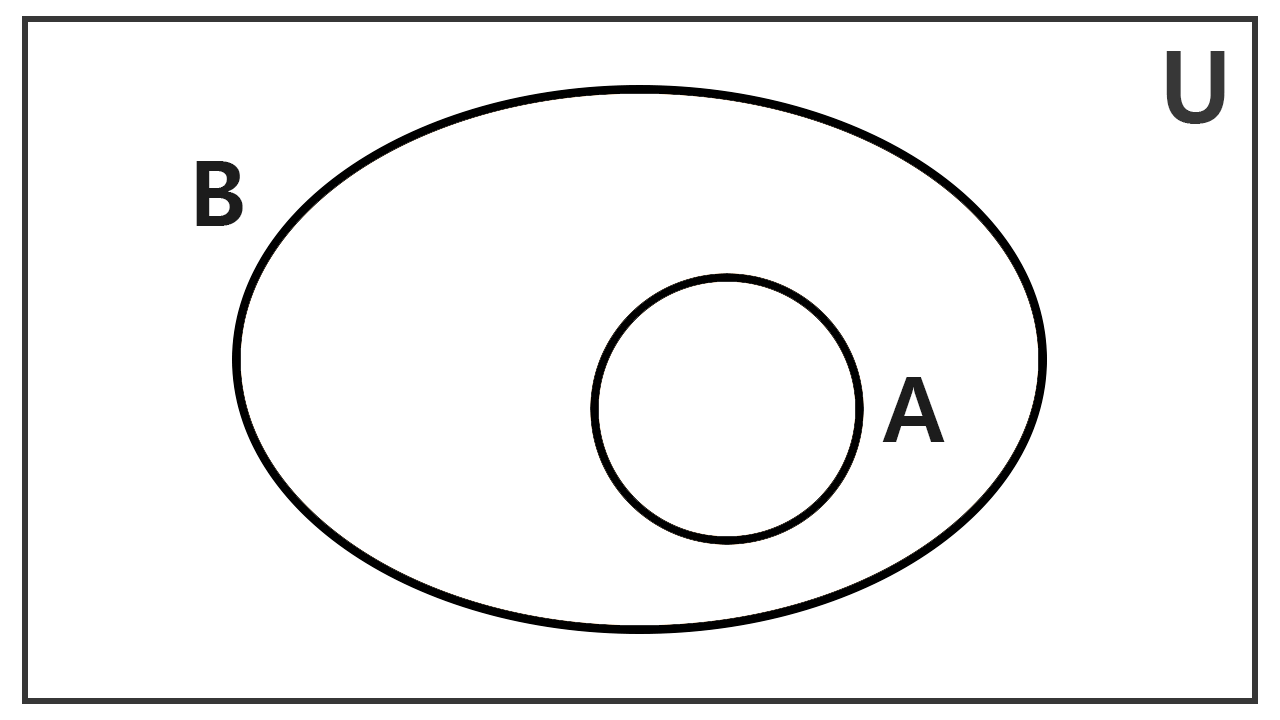

En el diagrama de Venn-Euler, esta propiedad se ilustra colocando la curva del conjunto contenido A enteramente dentro de los límites de la curva del conjunto contenedor B. Bajo esta configuración, no existen elementos en A que queden por fuera de B, lo que hace innecesario trazar una zona de solapamiento estándar.

Diagramas de tres conjuntos

Al incorporar un tercer conjunto, el plano queda subdividido teóricamente en 8 regiones distintas (2³), generadas por la interacción simultánea de todas las colecciones con el conjunto universal.

La distribución de los datos continúa la regla de adentro hacia afuera: se ubica primero el centro correspondiente a la intersección triple (elementos comunes a los tres conjuntos), luego las intersecciones dobles exclusivas, después los elementos propios de cada conjunto y finalmente los elementos externos en el universo.

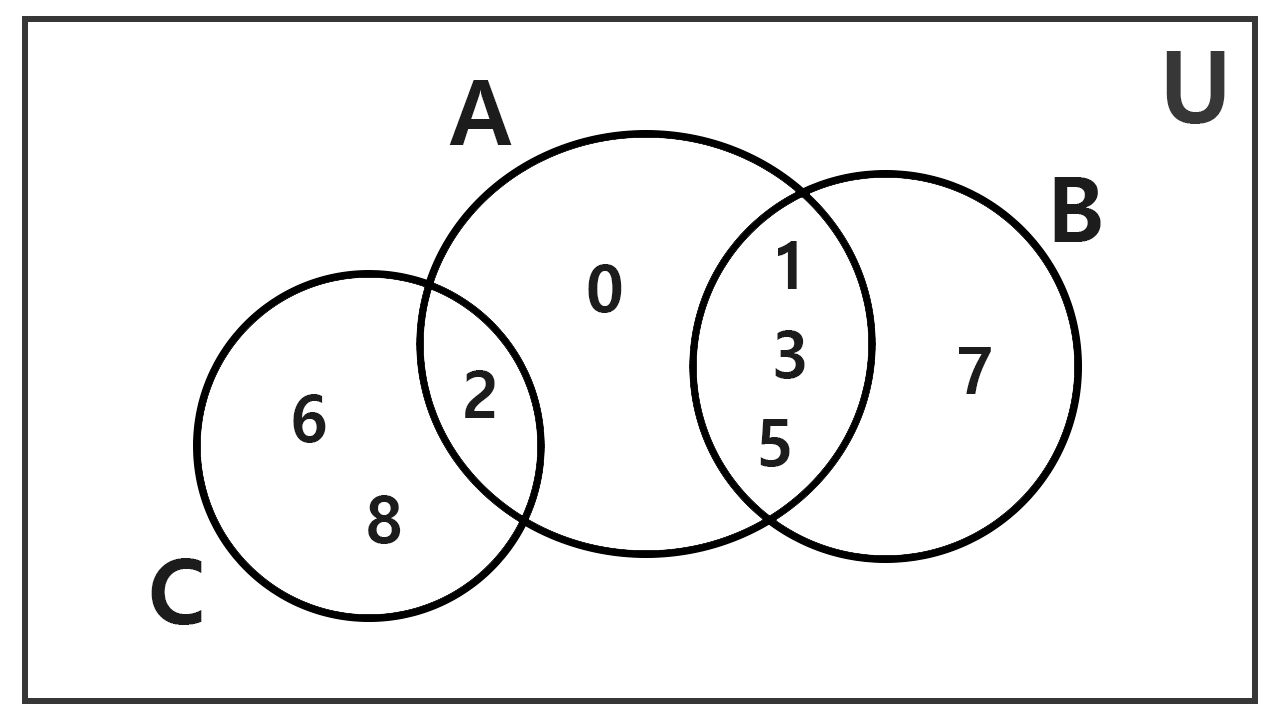

Examinemos un caso con intersecciones parciales y disyunción interna a partir de A = {0, 1, 2, 3, 5}, B = {1, 3, 5, 7} y C = {2, 6, 8}. Notamos que A y B comparten los elementos {1, 3, 5}, mientras que A y C solo comparten el número 2.

Entre B y C no hay elementos comunes, lo que implica que la intersección triple es vacía. Colocamos los elementos compartidos en sus respectivos cruces dobles y completamos las zonas individuales con 0 en A, 7 en B y {6, 8} en C.

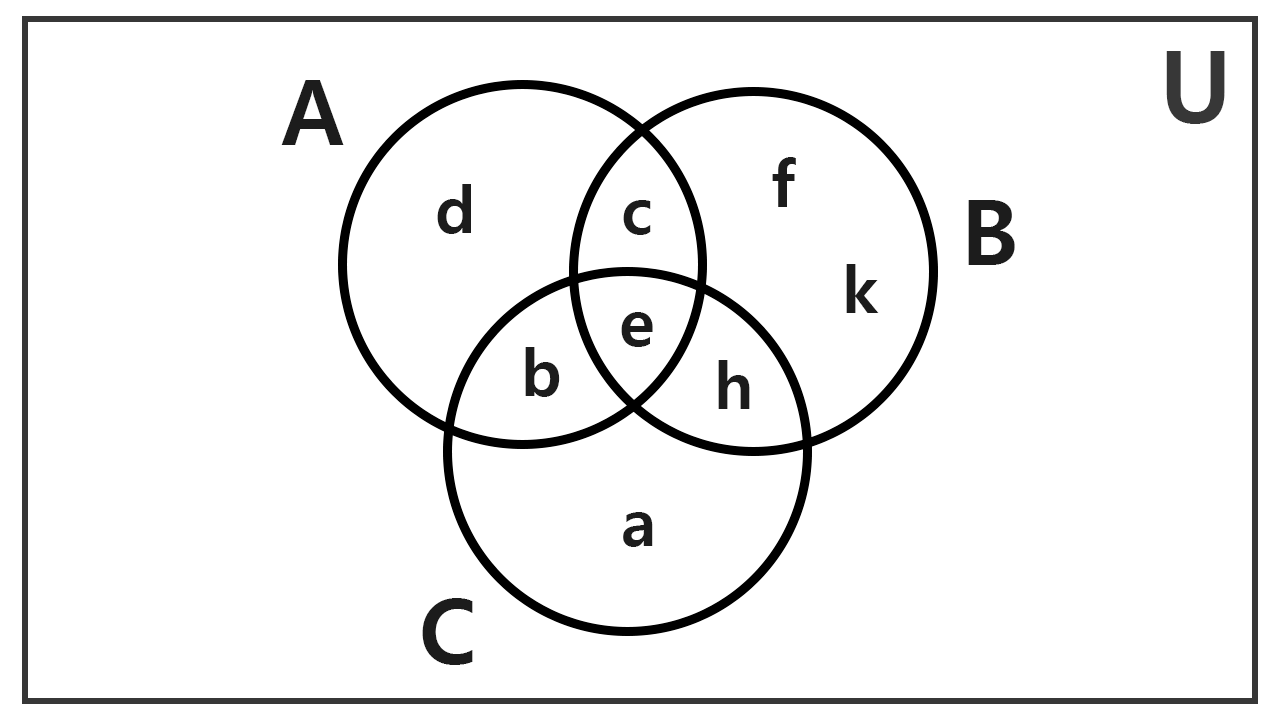

Consideremos ahora una configuración completa donde todas las áreas posibles contienen elementos. Sean las colecciones A = {b, c, d, e}, B = {c, e, f, h, k} y C = {a, b, e, h}.

El elemento e pertenece simultáneamente a las tres agrupaciones, por lo que se sitúa en el centro del gráfico. Evaluando las parejas dos a dos, hallamos que c es común a A y B, b es común a A y C, y la letra h es compartida por B y C. Una vez ubicados estos valores, completamos las regiones exclusivas: la letra d en A, las letras f y k en B, y la letra a en C, logrando una partición exhaustiva del diagrama.

Es importante señalar que cuando se trabaja con cuatro o más conjuntos, no resulta geométricamente posible representar todas las 2ⁿ intersecciones teóricas utilizando círculos simples regulares en el plano. En esos casos avanzados, se recurre a figuras elípticas alargadas o a curvas entrelazadas especiales para evitar omitir combinaciones lógicas.

Representación de operaciones entre conjuntos

Los diagramas de Venn-Euler permiten interpretar geométricamente los resultados de cualquier operación de conjuntos. Mediante el sombreado de regiones específicas, identificamos con precisión qué elementos forman parte de la nueva colección resultante.

Unión de conjuntos (A ∪ B)

La unión agrupa la totalidad de los elementos que pertenecen al conjunto A, al conjunto B o a ambos de forma simultánea. Se define formalmente como A ∪ B = {x | x ∈ A ∨ x ∈ B}.

En el esquema gráfico, esta operación se representa sombreando ambas figuras circulares por completo. El área coloreada abarca las dos lunas exclusivas junto con la región de solapamiento central.

Intersección de conjuntos (A ∩ B)

La intersección reúne únicamente a los elementos que pertenecen a A y a B al mismo tiempo. Su definición por comprensión se expresa como A ∩ B = {x | x ∈ A ∧ x ∈ B}.

Visualmente, el sombreado se restringe de manera exclusiva a la lente central de solapamiento. Las áreas que pertenecen únicamente a uno de los dos conjuntos permanecen sin colorear.

Diferencia de conjuntos (A - B)

La diferencia reúne a todos los elementos que forman parte del primer conjunto pero no pertenecen al segundo. Formalmente, se enuncia como A - B = {x | x ∈ A ∧ x ∉ B}.

En el diagrama, se colorea únicamente la luna exclusiva del conjunto minuendo A. La intersección común y todo el contorno correspondiente a B quedan completamente en blanco.

Diferencia simétrica (A Δ B)

La diferencia simétrica está formada por aquellos elementos que pertenecen a A o a B, pero que no forman parte de ambos a la vez. Su expresión conjuntista es A Δ B = {x | (x ∈ A ∨ x ∈ B) ∧ x ∉ (A ∩ B)}.

Para graficar esta operación, sombreamos ambas lunas exteriores de los conjuntos y dejamos en blanco la región de solapamiento central. Representa visualmente la unión de las dos diferencias individuales, es decir, (A - B) ∪ (B - A).

Complemento de un conjunto (A′)

El complemento reúne a todos los elementos del conjunto universal U que no forman parte del conjunto A. Se define por comprensión como A′ = {x ∈ U | x ∉ A}.

En el gráfico, el sombreado cubre toda la superficie rectangular del universo, dejando sin pintar el círculo interior correspondiente a A.

Aplicaciones de los diagramas de Venn

La utilidad de los diagramas de Venn trasciende la representación gráfica de conjuntos elementales. Al modelar relaciones de pertenencia, exclusión y solapamiento, constituyen una herramienta analítica importante en múltiples disciplinas cuantitativas y deductivas.

Lógica proposicional y razonamiento deductivo

En el ámbito de la lógica formal, estos esquemas permiten verificar la validez de silogismos y argumentos categóricos al transformar proposiciones verbales en regiones espaciales delimitadas.

Existe una correspondencia directa entre los conectivos lógicos fundamentales y las operaciones de la teoría de conjuntos:

• La conjunción (∧) equivale a la intersección (∩), indicando que dos condiciones deben cumplirse simultáneamente.
• La disyunción inclusiva (∨) se asocia con la unión (∪), agrupando casos donde ocurre al menos una de las proposiciones.
• La negación (¬) se modela mediante el complemento (′), abarcando todo el universo exterior a la condición evaluada.

Gracias a esta analogía, podemos comprobar si un razonamiento deductivo es consistente sin necesidad de construir tablas de verdad extensas.

Resolución de problemas de conteo y cardinalidad

Uno de los usos más extendidos consiste en organizar datos numéricos provenientes de censos, sondeos o clasificaciones estadísticas. El diagrama evita duplicar registros al contabilizar individuos que comparten múltiples características.

Al distribuir las cantidades desde la región de máxima intersección hacia la periferia, identificamos con claridad cuántos elementos pertenecen exclusivamente a un grupo, cuántos coinciden en varios y cuántos se ubican fuera de las condiciones consideradas.

Esta segmentación visual constituye la base intuitiva del principio de inclusión-exclusión, permitiendo deducir subtotales y cantidades globales con simples sumas y restas aritméticas.

Teoría de la probabilidad

En el cálculo de probabilidades, el rectángulo del conjunto universal representa el espacio muestral total, cuya medida de probabilidad equivale a 1.

Las curvas cerradas delimitan eventos o sucesos específicos. Esta disposición permite distinguir de inmediato entre eventos mutuamente excluyentes (trazados como regiones separadas) y eventos compatibles que comparten una probabilidad conjunta no nula.

Asimismo, el esquema facilita el análisis de la probabilidad condicional. Al evaluar la probabilidad de que ocurra un suceso habiendo ocurrido otro previamente, el área de referencia se reduce visualmente al contorno del evento condicionante.

Informática y lógica booleana

En las ciencias de la computación, los diagramas de Venn modelan el comportamiento de los operadores booleanos empleados para estructurar algoritmos y filtros de información.

El filtrado de datos en sistemas de búsqueda y repositorios digitales se fundamenta en estas intersecciones lógicas:

• El operador AND restringe la salida a la intersección exacta de dos o más criterios.
• El operador OR expande los resultados hacia la unión total de los registros disponibles.
• El operador NOT excluye registros específicos mediante la complementación de conjuntos.

Estos principios permiten diseñar rutinas de validación eficientes y cruces de información estructurada a gran escala.

Toma de decisiones y análisis comparativo

En el entorno profesional y organizativo, estos esquemas se emplean para esquematizar interacciones complejas de forma sintética y accesible.

Resultan útiles para planificar proyectos transversales al identificar áreas de responsabilidad compartida entre equipos, contrastar competencias requeridas para un perfil profesional o detectar puntos de conflicto entre recursos limitados.

En el plano didáctico, sirven como organizadores visuales para comparar teorías, conceptos o periodos históricos, ayudando a distinguir similitudes centrales de particularidades exclusivas.

Bibliografía

• Acevedo González, G. (2011). Lógica Matemática. Universidad Nacional Abierta y a Distancia (UNAD).
• Copi, I. y Cohen, C. (2013). Introducción a la Lógica (2da edición). Limusa.
• Corral de Franco, Y. y Manzanares, L. (2018). Nociones Elementales de lógica matemática y teoría de conjuntos. Caracas. Fondo editorial OPSU.
• Garrido, M. (1974). Lógica simbólica (4ta edición). Tecnos.
• Gentile, E. (1984). Notas de Álgebra I. Editorial Universitaria de Buenos Aires.
• Moreno, A. (1969). Lógica matemática: antecedentes y fundamentos. Editorial Universitaria de Buenos Aires.
• Puyau, H. y Roetti, J. (1976). Elementos de Lógica Matemática. Editorial Universitaria de Buenos Aires.
• Rojo, A. (1996). Álgebra I (18a edición). El Ateneo.
